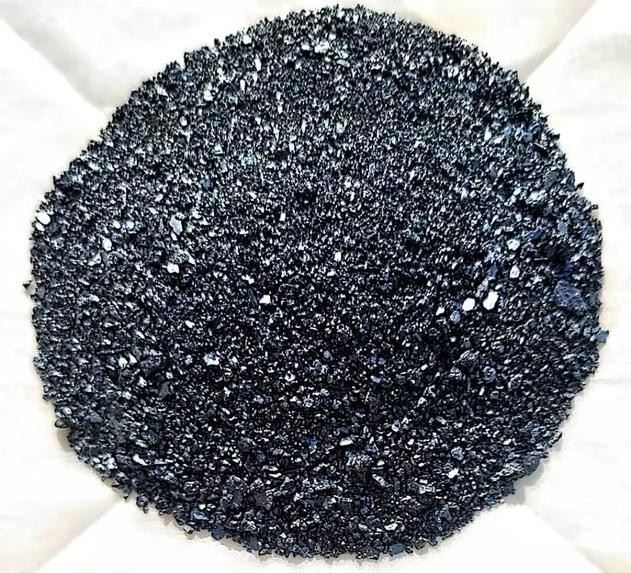

Σκόνη καρβιδίου πυριτίου CAS 409-21-2

Η Shaanxi BLOOM Tech Co., Ltd. είναι ένας από τους πιο έμπειρους κατασκευαστές και προμηθευτές σκόνης καρβιδίου του πυριτίου cas 409-21-2 στην Κίνα. Καλώς ήρθατε στη χονδρική χύμα υψηλής ποιότητας σκόνη καρβιδίου του πυριτίου cas 409-21-2 προς πώληση εδώ από το εργοστάσιό μας. Καλή εξυπηρέτηση και λογική τιμή είναι διαθέσιμα.

Σκόνη καρβιδίου του πυριτίουείναι μια ανόργανη ουσία με χημικό τύπο SiC, CAS 409-21-2. Κατασκευάζεται με τήξη πρώτων υλών σε υψηλή θερμοκρασία, όπως χαλαζιακή άμμο, πετρελαϊκό κοκ (ή οπτάνθρακα) και πριονίδι (το αλάτι πρέπει να προστεθεί όταν παράγεται πράσινο καρβίδιο του πυριτίου) μέσω ενός κλιβάνου αντίστασης. Είναι ένας ημιαγωγός που υπάρχει με τη μορφή του εξαιρετικά σπάνιου ορυκτού moissanite στη φύση. Από το 1893 παράγεται σε μεγάλη κλίμακα ως σκόνες και κρύσταλλα, χρησιμοποιούνται ως λειαντικά κ.λπ. Μεταξύ των μη οξειδίων πυρίμαχων υλικών υψηλής τεχνολογίας όπως C, N, και B, είναι το πιο ευρέως χρησιμοποιούμενο και οικονομικό, που μπορεί να ονομαστεί χαλύβδινη άμμος ή πυρίμαχη άμμος. Το προϊόν που παράγεται από την κινεζική βιομηχανία χωρίζεται σε δύο τύπους: μαύρο καρβίδιο του πυριτίου και πράσινο καρβίδιο του πυριτίου, και τα δύο είναι εξαγωνικοί κρύσταλλοι.

Το SiC είναι ένα τυπικό δυαδικό σύνθετο ημιαγωγό υλικό, με τη βασική μονάδα της κρυσταλλικής του δομής να είναι ένα τετραπλό συμμετρικό τετράεδρο, δηλαδή το SiC4 ή το CSi4. Η απόσταση μεταξύ γειτονικών ατόμων Si ή C είναι 3,08 Å, ενώ η απόσταση μεταξύ γειτονικών ατόμων C και Si είναι μόνο περίπου 1 Å 89 Å. [13] Στους κρυστάλλους SiC, τα άτομα Si και C σχηματίζουν πολύ ισχυρούς τετραεδρικούς ομοιοπολικούς δεσμούς (ενέργεια δεσμού 4,6 eV) μοιράζοντας ζεύγη ηλεκτρονίων σε υβριδισμένα τροχιακά sp3.

Το καθαρό καρβίδιο του πυριτίου είναι ένας άχρωμος και διαφανής κρύσταλλος. Το βιομηχανικό καρβίδιο του πυριτίου εμφανίζεται ως ανοιχτό κίτρινο, πράσινο, μπλε ή ακόμα και μαύρο ανάλογα με τον τύπο και την περιεκτικότητα σε ακαθαρσίες που περιέχει και η διαφάνειά του ποικίλλει ανάλογα με την καθαρότητά του. Η κρυσταλλική δομή του καρβιδίου του πυριτίου χωρίζεται σε εξαγωνικό ή ρομβοεδρικό - SiC και κυβικό - SiC (γνωστό ως κυβικό καρβίδιο του πυριτίου). Λόγω των διαφορετικών αλληλουχιών στοίβαξης ατόμων άνθρακα και πυριτίου στην κρυσταλλική του δομή, το - SiC σχηματίζει πολλές διαφορετικές παραλλαγές και έχουν ανακαλυφθεί περισσότερες από 70. - μετασχηματισμοί του SiC σε - SiC άνω των 2100 μοιρών . - Το SiC είναι η πιο κοινή κρυσταλλική μορφή, ενώ το σύστημα κρυστάλλου c1} ανήκει επίσης στο σύστημα {{1} κυβικό καρβίδιο του πυριτίου. Μέχρι τώρα, η εμπορική χρήση του - SiC ήταν σχετικά περιορισμένη, αν και μπορεί να χρησιμοποιηθεί ως φορέας για ετερογενείς καταλύτες λόγω της μεγαλύτερης επιφάνειάς του σε σύγκριση με το - SiC. Η μέθοδος βιομηχανικής παραγωγής καρβιδίου του πυριτίου είναι η διύλιση υψηλής ποιότητας χαλαζιακής άμμου και πετρελαϊκού κωκ σε κλίβανο αντίστασης. Τα επεξεργασμένα μπλοκ καρβιδίου του πυριτίου υποβάλλονται σε επεξεργασία σε προϊόντα διαφόρων μεγεθών σωματιδίων μέσω σύνθλιψης, πλύσης με οξέα{18}}βάσης, μαγνητικού διαχωρισμού, διαλογής ή επιλογής νερού.

Το καρβίδιο του πυριτίου έχει τέσσερις κύριους τομείς εφαρμογής, και συγκεκριμένα: λειτουργικά κεραμικά, προηγμένα πυρίμαχα υλικά, λειαντικά και μεταλλουργικές πρώτες ύλες. Τα χονδροειδή υλικά καρβιδίου του πυριτίου μπορούν ήδη να παρέχονται σε μεγάλες ποσότητες και δεν μπορούν να θεωρηθούν προϊόντα υψηλής-τεχνολογίας, ενώ η εφαρμογή νανοκλίμακαςσκόνες καρβιδίου του πυριτίουμε εξαιρετικά υψηλό τεχνολογικό περιεχόμενο δεν μπορεί να δημιουργήσει οικονομίες κλίμακας βραχυπρόθεσμα.



Κύρια εφαρμογή: Χρησιμοποιείται για κοπή καλωδίων μονοκρυσταλλικού πυριτίου 3-12 ιντσών, πολυκρυσταλλικού πυριτίου, αρσενιδίου καλίου, κρυστάλλων χαλαζία κ.λπ.
Χρησιμοποιείται σε πεδία όπως ημιαγωγοί, αλεξικέραυνα, εξαρτήματα κυκλώματος, εφαρμογές υψηλής θερμοκρασίας, ανιχνευτές υπεριώδους ακτινοβολίας, δομικά υλικά, αστρονομία, δισκόφρενα, συμπλέκτες, φίλτρα σωματιδίων ντίζελ, πυρόμετρα λεπτού σύρματος, κεραμικές μεμβράνες, εργαλεία κοπής, θερμαντικά στοιχεία, πυρηνικά καύσιμα, θερμαντικά στοιχεία, πυρηνικά καύσιμα, μεταφορείς κ.λπ.



Λειαντικά και λειαντικά εργαλεία:
Χρησιμοποιείται κυρίως για λείανση και στίλβωση τροχών λείανσης, γυαλόχαρτα, ιμάντες άμμου, λαδόπετρες, μπλοκ λείανσης, κεφαλές λείανσης, πάστες λείανσης, καθώς και μονοκρυσταλλικό πυρίτιο, πολυκρυσταλλικό πυρίτιο και πιεζοηλεκτρικούς κρυστάλλους στη βιομηχανία ηλεκτρονικών για φωτοβολταϊκά προϊόντα.

Χημική βιομηχανία:
Μπορεί να χρησιμοποιηθεί ως αποοξειδωτικός παράγοντας για την κατασκευή χάλυβα και ως τροποποιητής για δομή από χυτοσίδηρο. Μπορεί επίσης να χρησιμοποιηθεί ως πρώτη ύλη για την παραγωγή τετραχλωριούχου πυριτίου και είναι η κύρια πρώτη ύλη για τη βιομηχανία ρητίνης σιλικόνης.



Ο αποοξειδωτής καρβιδίου του πυριτίου είναι ένας νέος τύπος ισχυρού σύνθετου αποοξειδωτή που αντικαθιστά την παραδοσιακή σκόνη πυριτίου και τη σκόνη άνθρακα για αποξείδωση. Σε σύγκριση με την αρχική διαδικασία, έχει πιο σταθερές φυσικές και χημικές ιδιότητες, καλό αποτέλεσμα αποξείδωσης, συντομότερο χρόνο αποξείδωσης, εξοικονόμηση ενέργειας, βελτιωμένη απόδοση χάλυβα, βελτιωμένη ποιότητα χάλυβα, μειωμένη κατανάλωση πρώτων και βοηθητικών υλικών, μειωμένη περιβαλλοντική ρύπανση, βελτιωμένες συνθήκες εργασίας και ενισχύει τα οικονομικά οφέλη των ηλεκτρικών κλιβάνων, τα οποία έχουν σημαντική αξία.



Θερμοαγώγιμο υλικό:
Η θερμική αγωγιμότητα των υλικών SiC, όπως τα περισσότερα διηλεκτρικά στερεά, επηρεάζεται κυρίως από τη μετάδοση θερμοελαστικών κυμάτων (γνωστά ως φωνόνια). Η θερμική αγωγιμότητα των υλικών SiC εξαρτάται κυρίως από: 1) την ποσότητα των βοηθημάτων πυροσυσσωμάτωσης, τη στοιχειομετρική αναλογία, τις χημικές ιδιότητες και το σχετικό πάχος και κρυσταλλικότητα των ορίων κόκκων. 2) Μέγεθος κόκκου. 3) Τύποι και συγκεντρώσεις ατόμων προσμίξεων σε κρυστάλλους SiC. 4) Ατμόσφαιρα πυροσυσσωμάτωσης. 5) Θερμική επεξεργασία μετά από πυροσυσσωμάτωση κ.λπ.

Το SiC έχει εξαιρετικές ιδιότητες όπως υψηλή θερμική αγωγιμότητα, μεγάλο διάκενο ζώνης, υψηλό ποσοστό μετανάστευσης κορεσμού ηλεκτρονίων και ηλεκτρικό πεδίο υψηλής κρίσιμης διάσπασης.



Η εξαιρετική του ολοκληρωμένη απόδοση καλύπτει τις ελλείψεις των παραδοσιακών υλικών και συσκευών ημιαγωγών σε πρακτικές εφαρμογές και έχει ευρείες προοπτικές εφαρμογής σε τομείς όπως τα ηλεκτρικά οχήματα και τα τσιπ κινητής επικοινωνίας. Λόγω της υψηλότερης αξιοπιστίας, της υψηλότερης θερμοκρασίας λειτουργίας, του μικρότερου μεγέθους και της υψηλότερης ανοχής τάσης, το SiC μπορεί να εφαρμοστεί σε συσκευές ισχύος, όπως πλακέτες κύριας μετάδοσης κίνησης, φορτιστές αυτοκινήτων και μονάδες ισχύος, βελτιώνοντας σημαντικά την απόδοση και αυξάνοντας την εμβέλεια των ηλεκτρικών οχημάτων. Ταυτόχρονα, το SiC έχει καλή θερμική αγωγιμότητα και η χρήση συσκευών ισχύος ημιαγωγών SiC μπορεί να μειώσει το μέγεθος της μπαταρίας και να μετατρέψει αποτελεσματικότερα την ενέργεια, μειώνοντας έτσι το κόστος των συσκευών συναρμολόγησης. Τα κεραμικά SiC, ως δομικό κεραμικό υλικό υψηλής απόδοσης, έχουν εξαιρετικές θερμικές ιδιότητες και μπορούν να χρησιμοποιηθούν ευρέως σε βιομηχανίες αντοχής σε υψηλές θερμοκρασίες, θέρμανσης και ανταλλαγής θερμότητας.



Τρία ανθεκτικά υλικά:
Χρησιμοποιώντας τα χαρακτηριστικά αντοχής στη διάβρωση, αντοχής σε υψηλή θερμοκρασία, υψηλής αντοχής, καλής θερμικής αγωγιμότητας και αντοχής στην κρούση του καρβιδίου του πυριτίου, μπορεί να χρησιμοποιηθεί για διάφορες επενδύσεις κλιβάνων τήξης, εξαρτήματα κλιβάνων υψηλής θερμοκρασίας, πλάκες καρβιδίου πυριτίου, επενδύσεις, στηρίγματα, κουτάλες, χωνευτήρι καρβιδίου του πυριτίου κ.λπ.



Από την άλλη πλευρά, τα υλικά έμμεσης θέρμανσης υψηλής-θερμοκρασίας μπορούν να χρησιμοποιηθούν στη βιομηχανία τήξης μη Χρησιμοποιείται για την παραγωγή προηγμένων κεραμικών υλικών καρβιδίου του πυριτίου που είναι-ανθεκτικά στη φθορά, στη διάβρωση-ανθεκτικά και στις υψηλές-θερμοκρασίες. Μπορεί επίσης να χρησιμοποιηθεί για την κατασκευή ακροφυσίων πυραύλων, πτερυγίων αεριοστροβίλων κλπ. Επιπλέον, το καρβίδιο του πυριτίου είναι επίσης ένα από τα ιδανικά υλικά για ηλιακούς θερμοσίφωνες σε αυτοκινητόδρομους, διαδρόμους αεροσκαφών κ.λπ.



Ατσάλι:
Χρησιμοποιώντας τα χαρακτηριστικά της αντοχής στη διάβρωση, της αντοχής σε θερμικό σοκ, της αντοχής στη φθορά και της καλής θερμικής αγωγιμότητας του καρβιδίου του πυριτίου, η χρήση του σε μεγάλες επενδύσεις υψικαμίνου έχει βελτιώσει τη διάρκεια ζωής του.

Μεταλλουργικός εμπλουτισμός:
Σκόνη καρβιδίου του πυριτίουέχει σκληρότητα δεύτερη μετά το διαμάντι και έχει ισχυρή αντοχή στη φθορά. Είναι ένα ιδανικό υλικό για ανθεκτικούς στη φθορά αγωγούς, πτερωτές, θαλάμους αντλιών, κυκλώνες και επενδύσεις χοάνης εξόρυξης. Η αντοχή του στη φθορά είναι 5-20 φορές μεγαλύτερη από αυτή του χυτοσιδήρου και του καουτσούκ, ενώ είναι επίσης ένα από τα ιδανικά υλικά για αεροδιάδρομους.



Εξοικονόμηση ενέργειας:
Χρησιμοποιώντας καλή θερμική αγωγιμότητα και σταθερότητα ως εναλλάκτη θερμότητας, η κατανάλωση καυσίμου μειώνεται κατά 20%, εξοικονομείται καύσιμο κατά 35%, και η παραγωγικότητα αυξάνεται κατά 20-30%.
Το μέγεθος και η σύνθεση λειαντικών σωματιδίων πρέπει να συμμορφώνονται με το GB/T2477-83. Η μέθοδος για τον προσδιορισμό της σύνθεσης μεγέθους σωματιδίων των λειαντικών πρέπει να συμμορφώνεται με το GB/T2481-83.



Κοσμήματα:
Ο συνθετικός Μωισσανίτης, γνωστός και ως συνθετικός μωισσανίτης ή συνθετικό πυρίτιο άνθρακα (χημική σύνθεση SiC), έχει διασπορά 0,104, που είναι μεγαλύτερο από το διαμάντι (0,044) και δείκτη διάθλασης 2,65-2,69 (2,42 για το διαμάντι). Έχει την ίδια λάμψη διαμαντιού με το διαμάντι και ένα πιο δυνατό "φωτό χρώμα", πιο κοντά στο διαμάντι από οποιοδήποτε προηγούμενο αντίγραφο.

Η ιστορία της ανάπτυξης τουσκόνη καρβιδίου του πυριτίουκρυσταλλικά υλικά έχουν πάνω από εκατό χρόνια. Το 1892, ο Acheson εφηύρε μια μέθοδο για τη σύνθεση σκόνης SiC χρησιμοποιώντας διοξείδιο του πυριτίου και άνθρακα. Σε αυτή τη μέθοδο, ανακαλύφθηκε ένα υποπροϊόν, το οποίο ήταν φύλλο-όπως υλικό SiC. Ωστόσο, αυτά τα φύλλα-όπως τα υλικά SiC είχαν χαμηλή καθαρότητα και μικρό μέγεθος και δεν μπορούσαν να χρησιμοποιηθούν για την προετοιμασία συσκευών ημιαγωγών. Μέχρι το 1955, ο Lel ανέπτυξε με επιτυχία σχετικά καθαρούς κρυστάλλους SiC μέσω της τεχνολογίας εξάχνωσης, γνωστής και ως μέθοδος Lely. Ωστόσο, λόγω του μικρού μεγέθους και των σημαντικών διαφορών απόδοσης των υλικών φύλλων SiC που παρασκευάζονται με τη μέθοδο Lely, δεν μπορεί να γίνει εμπορική τεχνολογία για την καλλιέργεια μονοκρυστάλλων SiC.

Κατά την περίοδο 1978-1981, οι Tarov και Tsvetkov έκαναν βελτιώσεις με βάση τη μέθοδο Lely εισάγοντας έναν κρύσταλλο σπόρων στον κλίβανο εξάχνωσης και σχεδιάζοντας μια κατάλληλη κλίση θερμοκρασίας βασισμένη σε θερμοδυναμικές και κινητικές εκτιμήσεις για τον έλεγχο της μεταφοράς υλικού από την πηγή SiC στον κρύσταλλο των σπόρων. Αυτή η διαδικασία ανάπτυξης ονομάζεται βελτιωμένη μέθοδος Lely, γνωστή και ως μέθοδος εξάχνωσης κρυστάλλων σπόρων ή μέθοδος φυσικής μεταφοράς ατμού (PVT). Οι άνθρωποι μπορούν να αποκτήσουν κρυστάλλους SiC με μεγαλύτερη διάμετρο και χαμηλότερη πυκνότητα ελαττώματος μέσω αυτής της μεθόδου. Με τη συνεχή βελτίωση της τεχνολογίας ανάπτυξης, οι εταιρείες που έχουν επιτύχει εκβιομηχάνιση χρησιμοποιώντας αυτή τη μέθοδο περιλαμβάνουν τις Cree από τις Ηνωμένες Πολιτείες Dowcorning, SiCrystal από τη Γερμανία, Nippon Steel από την Ιαπωνία και Shandong Tianyue και Tianke Heda από την Κίνα.



Λόγω της χαμηλής φυσικής του περιεκτικότητας, το καρβίδιο του πυριτίου είναι κυρίως τεχνητό. Η κοινή μέθοδος είναι η ανάμειξη χαλαζιακής άμμου με οπτάνθρακα, η χρήση διοξειδίου του πυριτίου και οπτάνθρακα πετρελαίου σε αυτό, προσθήκη αλατιού και πριονιδιού, τοποθέτησή του σε ηλεκτρικό φούρνο, θέρμανση σε υψηλή θερμοκρασία περίπου 2000 βαθμούς C και λήψη μικροσκόνης καρβιδίου του πυριτίου μέσω διαφόρων χημικών διεργασιών.
Το καρβίδιο του πυριτίου (SiC) έχει γίνει ένα σημαντικό λειαντικό λόγω της υψηλής σκληρότητάς του, αλλά το εύρος εφαρμογής του υπερβαίνει αυτό των γενικών λειαντικών. Για παράδειγμα, η αντίσταση σε υψηλή θερμοκρασία και η θερμική αγωγιμότητα το καθιστούν ένα από τα προτιμώμενα υλικά κλιβάνου για κλιβάνους σήραγγας ή κλιβάνους μεταφοράς, και η αγωγιμότητά του το καθιστά σημαντικό ηλεκτρικό θερμαντικό στοιχείο.



Το πρώτο βήμα για την προετοιμασία των προϊόντων SiC είναι η προετοιμασία τεμαχίων τήξης SiC, γνωστά και ως σωματίδια SiC. Λόγω της παρουσίας του C και του υπερσκληρού, τα σωματίδια SiC κάποτε αναφέρονταν ως άμμος διαμαντιού. Ωστόσο, πρέπει να σημειωθεί ότι η σύνθεσή του είναι διαφορετική από αυτή της φυσικής άμμου διαμαντιού (πέτρα ροδιού). Στη βιομηχανική παραγωγή, τα μπλοκ τήξης SiC κατασκευάζονται συνήθως από πρώτες ύλες όπως ο χαλαζίας και ο οπτάνθρακας πετρελαίου, με βοηθητικά υλικά ανάκτησης και απόβλητα υλικά. Μετά το άλεσμα και άλλες διεργασίες, αναμιγνύονται σε υλικά κλιβάνου με λογικές αναλογίες και κατάλληλα μεγέθη σωματιδίων (για να ρυθμιστεί η διαπερατότητα των υλικών του κλιβάνου, πρέπει να προστεθεί κατάλληλη ποσότητα πριονιδιού και κατά την προετοιμασία πράσινου καρβιδίου του πυριτίου, να προστεθεί κατάλληλη ποσότητα αλατιού) και να παρασκευαστεί σε υψηλές θερμοκρασίες.



Ο θερμικός εξοπλισμός για την προετοιμασία τεμαχίων SiC σε με σκόνη γραφίτη ή κοκ πετρελαίου σε ορισμένο σχήμα και μέγεθος, γενικά κυκλικά ή ορθογώνια Τα δύο άκρα του συνδέονται με τα ηλεκτρόδια). Η μέθοδος όπτησης που χρησιμοποιείται σε αυτόν τον ηλεκτρικό κλίβανο είναι κοινώς γνωστή ως ψήσιμο θαμμένης σκόνης. Μόλις ενεργοποιηθεί, ξεκινά η θέρμανση. Η θερμοκρασία του πυρήνα του κλιβάνου είναι περίπου 2500 μοίρες ή ακόμα υψηλότερη (2600-2700 μοίρες).



Όταν το φορτίο του κλιβάνου φτάσει τους 1450 βαθμούς, αρχίζει η σύνθεση του SiC (αλλά το SiC σχηματίζεται κυρίως σε θερμοκρασία μεγαλύτερη ή ίση με 1800 μοίρες) και εκλύεται CO. Ωστόσο, όταν η θερμοκρασία είναι μεγαλύτερη ή ίση με 2600 βαθμούς, το SiC θα αποσυντεθεί και το αποσυντεθειμένο Si θα αντιδράσει με το C στο φορτίο του κλιβάνου για να σχηματίσει SiC. Κάθε ομάδα ηλεκτρικών κλιβάνων είναι εξοπλισμένη με ένα σύνολο μετασχηματιστών, αλλά κατά την παραγωγή, μόνο ένας ηλεκτρικός φούρνος τροφοδοτείται με ισχύ προκειμένου να ρυθμιστεί η τάση σύμφωνα με τα χαρακτηριστικά του ηλεκτρικού φορτίου για να διατηρείται μια βασικά σταθερή ισχύς. Οι ηλεκτρικοί φούρνοι υψηλής ισχύος πρέπει να θερμαίνονται για περίπου 24 ώρες και μετά από διακοπή ρεύματος, η αντίδραση για την παραγωγή SiC ουσιαστικά ολοκληρώνεται. Μετά από μια περίοδο ψύξης, τα πλευρικά τοιχώματα μπορούν να αφαιρεθούν και στη συνέχεια τα υλικά του κλιβάνου μπορούν να αφαιρεθούν σταδιακά.

Μετά από φρύξη σε υψηλή-θερμοκρασία, τα υλικά του κλιβάνου από το εξωτερικό προς το εσωτερικό είναι τα εξής:



Υλικό που δεν αντέδρασε (χρησιμεύει ως μόνωση στον κλίβανο), καρβίδιο του πυριτίου οξυγόνου (ημιδραστικό υλικό, κυρίως αποτελούμενο από C και SiO), συνδετικό στρώμα (ένα στρώμα υλικού σφιχτά συνδεδεμένο, που αποτελείται κυρίως από C, SiO2, 40%~60% SiC, και ανθρακικά άλατα Fe, Al, Caphlycomly 7% ~0% Mg) SiC, το οποίο είναι κυβικό SiC ή - SiC, και το υπόλοιπο είναι ανθρακικά άλατα C, SiO2, Fe, A1, Ca, Mg) και στρώμα SiC δεύτερης κατηγορίας (που αποτελείται κυρίως από 90%~95% SiC, το οποίο έχει σχηματίσει εξαγωνικό SiC, αλλά οι κρύσταλλοι είναι μικροί και εύθραυστοι). Δεν μπορεί να χρησιμοποιηθεί ως λειαντικό SiC πρώτης ποιότητας (περιεκτικότητα σε SiC<96%, and it is a coarse crystal of hexagonal SiC or α - SiC), and furnace core graphite.



Στα παραπάνω-προαναφερθέντα στρώματα υλικών, τα υλικά που δεν αντέδρασαν και ένα μέρος των υλικών του στρώματος καρβιδίου του πυριτίου οξυγόνου συνήθως συλλέγονται ως αναλωθέντα υλικά, ενώ ένα άλλο μέρος των υλικών του στρώματος καρβιδίου του πυριτίου οξυγόνου συλλέγονται μαζί με άμορφα υλικά, δευτερογενή προϊόντα και ορισμένα συνδετικά υλικά ως ανακυκλωμένα υλικά. Ορισμένα συγκολλητικά υλικά που είναι στενά συνδεδεμένα, έχουν μεγάλα μεγέθη μπλοκ και περιέχουν πολλές ακαθαρσίες πετιούνται. Τα προϊόντα πρώτης κατηγορίας υφίστανται ταξινόμηση, χονδρή σύνθλιψη, λεπτή σύνθλιψη, χημική επεξεργασία, ξήρανση και κοσκίνισμα και μαγνητικό διαχωρισμό για να γίνουν μαύρα ή πράσινα σωματίδια SiC διαφόρων μεγεθών σωματιδίων. Για την παραγωγή μικροσκόνης καρβιδίου του πυριτίου,σκόνη καρβιδίου του πυριτίουΠρέπει επίσης να περάσει από μια διαδικασία επιλογής νερού. Για την παραγωγή προϊόντων καρβιδίου του πυριτίου, πρέπει επίσης να περάσουν από τις διαδικασίες χύτευσης και πυροσυσσωμάτωσης.

Δημοφιλείς Ετικέτες: σκόνη καρβιδίου πυριτίου cas 409-21-2, προμηθευτές, κατασκευαστές, εργοστάσιο, χονδρική, αγορά, τιμή, χύμα, προς πώληση
